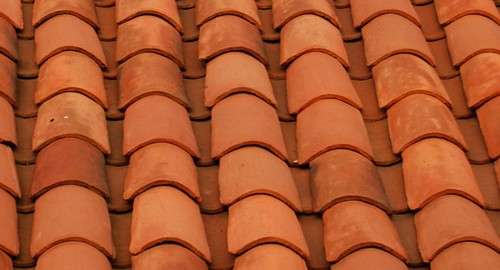

TEJA DE ARCILLA

Categoría:

Commodities de origen o destinación industrial.
Bienes homogéneos destinados al mercado de compras públicas.

Calidad:

NTC 2086, NTC 4051

Generalidades:

Pieza de arcilla cocida utilizada en la construcción de techos y cubiertas, destinados a canalizar el agua y a su vez cubrir, proteger y decorar. Se utilizan mediante el traslapo de unidades individuales en todas las direcciones.
Las tejas de arcilla pueden ser esmaltadas o sin esmaltar. Se clasifican según su perfil en tres tipos: las de Tipo I corresponden a las tejas de alto perfil (Rel. altura-ancho mayor que 1:5); las de Tipo II a las de bajo perfil (Rel. altura-ancho menor o igual que 1:5); los demás tipos de tejas, incluso las tejas planas, corresponden a las tejas de arcilla de Tipo III.
Según su fabricación se clasifican en: tejas curvas, tejas planas, tejas en ese, teja de canal, teja de redoblón, teja de caballete y tejas de borde, de ventilación y especiales, de acuerdo con las
especificaciones definidas en la Norma técnica Colombiana, NTC 4051, la cual contiene términos y definiciones asociados con las normas especificas para unidades de arcilla cocida para mampostería, enladrillados, tejas y demás productos afines fabricados a partir de la arcilla.

Requisitos Generales:

La teja no debe presentar fisuras grietas, exfoliaciones, laminaciones, desconchados, que tengan una longitud mayor a la del traslapo. No debe presentar roturas imputables al proceso de
fabricación.
Debe ser resistente a la corrosión, a factores climáticos externos, como lluvia, granizo, nieve, sol extremo y de larga duración.
Las condiciones de traslapo, espesor y dimensiones establecidas en la NTC 2086

Requisitos Específicos:

Debe cumplir con todos los requisitos de resistencia mecánica, resistencia a la flexión, resistencia al impacto, absorción y permeabilidad, eflorescencia, textura y color y demás especificaciones técnicas establecidas en la Norma Técnica Colombiana NTC 2086, la cual contiene definiciones y clasificación, requisitos, textura y color, recomendaciones, toma de muestra y recepción del producto, ensayos de las tejas cerámicas esmaltadas o no para cubiertas, obtenidas por moldeo (prensado) o extrusión de una pasta de arcilla.

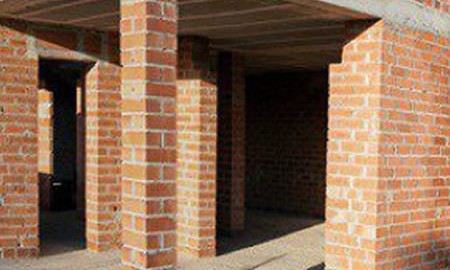

UNIDADES DE MAMPOSTERÍA DE ARCILLA COCIDA. LADRILLOS Y BLOQUES CERAMICOS.
PARTE 3: MAMPOSTERÍA DE FACHADA.

1. OBJETO

1.1 Esta norma reúne los requisitos de las unidades de arcilla cocida utilizadas para muros en ladrillo a la vista interiores o exteriores (fachadas). Las unidades para fachadas pueden ser fabricadas tanto para usos en muros divisorios o de cierre, no estructurales, así como para mampostería estructural.

1.2 Los requisitos de resistencia a compresión y especificaciones de dimensiones y espesores de paredes, tabiques y celdas, se encuentran contemplados en las respectivas normas para unidades, de mampostería estructural (véase la NTC 4205-1), o no estructural (véase la NTC 4205-2), según el caso que aplique al uso que se de a las unidades de fachada. La utilización de las unidades de fachada como mampostería debe estar acorde con los requisitos la normativa sismo resistente nacional vigente (NSR).

1.3 Los requisitos contenidos en esta norma se usan para aceptar o rechazar un lote de ladrillos en el momento de ser recibidos por el cliente. La responsabilidad del manejo de los ladrillos y el cumplimiento de esta norma después de recibidos y aceptados es del cliente. Los requisitos de esta norma no se aplican para determinar conformidad o no conformidad de ladrillos extraídos de muros ya construidos.

1.4 Los valores establecidos en esta norma se presentan, de acuerdo con el sistema internacional de unidades, según la NTC 1000. Los valores entre paréntesis son de carácter informativo.

1.5 Los textos presentados en las notas y pies de página son material explicativo. Esos textos y pies de pagina (excluyendo las tablas y figuras) no deben ser considerados como requisitos de la norma.

1.6 En caso de diferir los requisitos de esta norma técnica con respecto a los de la normativa sismo resistente nacional, rigen lo requisitos de ley cuando estos sean los mas estrictos.

1.7 Las unidades que cubre esta norma son las fabricadas con arcillas, esquistos o sustancias naturales similares y sometidas a cocción a alta temperatura. En el proceso de cocción debe alcanzar la suficiente cohesión de las partículas que constituyen las unidades, generando la resistencia y durabilidad requeridas en la especificación (véase terminología de la NTC 4051).

2. REFERENCIAS NORMATIVAS

Los siguientes documentos normativos son indispensables para la aplicación del presente documento. Para referencias fechadas, se aplica únicamente la edición citada .Para referencias no fechadas, se aplica la última edición del documento normativo referenciado (incluida cualquier corrección).

NTC 45, Ingeniería civil y arquitectura. Coordinación modular de la construcción. Bases, definiciones y condiciones generales.

NTC 296, Ingeniería civil y arquitectura. Dimensiones modulares de unidades de mampostería de arcilla cocida. Ladrillos y bloques cerámicos.

NTC 1000, Metrologia. Sistema Internacional de Unidades (ISO 1000)

NTC 4017, Métodos de muestreo y ensayos de unidades de mampostería y otros productos de arcilla.

NTC 4051, Productos cerámicos para construcción .Definiciones y términos.

NTC 4205-1, Unidades de mampostería de arcilla cocida. Ladrillos y bloques cerámicos.
Parte 1: Mampostería Estructural.

NTC 4205-2, Unidades de mampostería de arcilla cocida. Ladrillos y bloques cerámicos.
Parte 2: Mampostería no estructural.

v NTC 5202, Método de ensayo par determinar la expansión por humedad de productos de arcilla.

Reglamento de construcciones sismo resistentes (NSR) vigente y las resoluciones expedidas por la comisión asesora permanente del régimen de construcciones sismo resistentes, del Ministerio de Ambiente, Vivienda y Desarrollo Territorial.

Si quiere complementar o ampliar esta información por favor remítase a la NORMA TÉCNICA COLOMBIANA NTC 4205- 3 de ICONTEC…

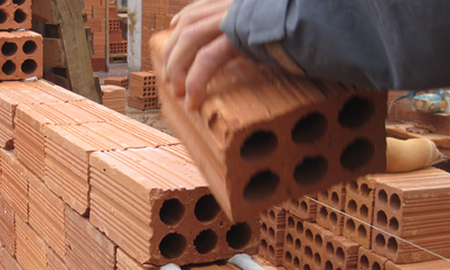

UNIDADES DE MAMPOSTERIA DE ARCILLA COCIDA. LADRILLOS Y BLOQUES CERAMICOS.
PARTE 2: MAMPOSTERIA NO ESTRUCTURAL

1. OBJETO

1.1 Esta norma establece los requisitos que deben cumplir los ladrillos de arcilla, utilizados como unidades de mampostería no estructural en muros interiores divisorios y cortafuegos no enchape u otra mampostería que los proteja de la exposición a la intemperie.
Igualmente fija los parámetros con los que se determinan los diferentes tipos de unidades. Cuando las unidades no estructurales se usan en las fachadas, estas también deben cumplir los requisitos de la parte 3 de esta serie de normas, véase la NTC 4205-3. Los requisitos de esta norma no se aplican para muros cortafuegos estructurales. Cuando las unidades que cumplen los requisitos de esta norma se usan expuestas a la intemperie ç, estas deben cumplir lo indicado en el numeral 6.1.1.

1.2 Los ladrillos para uso en mampostería estructural y para fachada deben cumplir respectivamente los requisitos de las partes NTC 4205- 1 Y NTC 4205- 3.

1.3 Los requisitos contenidos en esta norma se usan para aceptar o rechazar un lote de ladrillos en el momento de ser recibidos por el cliente. La responsabilidad del manejo de los ladrillos y del cumplimiento de esta norma después de recibidos y aceptados es del cliente. Los requisitos de esta norma no se aplican para determinar conformidad o no conformidad de ladrillos extraídos de muros ya construidos.

1.4 Los valores establecidos en esta norma se presentan, de acuerdo con el sistema internacional de unidades, según la NTC 1000. Los valores entre paréntesis son de carácter informativo.

1.5 Esta norma hace referencia a notas dentro del texto, ejemplos y notas de pie de página como material explicativo. Estas notas, excepto las de tablas y figuras no se deben considerar como obligatorias.

1.6 En caso de diferir los requisitos de esta norma técnica respecto a los de la normativa sismorresistente nacional, rigen los requisitos de ley cuando estos sean los más estrictos.

1.7 Las unidades que cubre esta norma son las fabricadas con arcillas, esquistos o sustancias naturales similares y sometidas a cocción a alta temperatura. En el proceso de cocción debe alcanzar la suficiente cohesión de las partículas que constituyen las unidades, generando la resistencia y durabilidad requeridas en la especificación (véase terminología de la NTC 4051).

2. REFERENCIAS NORMATIVAS

Los siguientes documentos normativos son indispensables para la aplicación del presente documento. Para referencias fechadas, se aplica únicamente la edición citada .Para referencias no fechadas, se aplica la última edición del documento normativo referenciado (incluida cualquier corrección).

NTC 45, Ingeniería civil y arquitectura. Coordinación modular de la construcción. Bases, definiciones y condiciones generales.

NTC 296, Ingeniería civil y arquitectura. Dimensiones modulares de unidades de mampostería de arcilla cocida. Ladrillos y bloques cerámicos.

NTC 1000, Metrologia. Sistema Internacional de Unidades (ISO 1000)

NTC 4017, Métodos de muestreo y ensayos de unidades de mampostería y otros productos de arcilla.

NTC 4051, Productos cerámicos para construcción .Definiciones y términos.

NTC 4205-1, Unidades de mampostería de arcilla cocida. Ladrillos y bloques cerámicos.
Parte 1: Mampostería Estructural.

NTC 4205- 3, Unidades de mampostería de arcilla cocida. Ladrillos y bloques cerámicos.
Parte 3: Mampostería de fachada.

EN 771-1, Especificaciones de piezas para fabrica de albañilería. Parte 1. Piezas de arcilla cocida.

Reglamento de construcciones sismo resistentes (NSR) vigente y las resoluciones expedidas por la comisión asesora permanente del régimen de construcciones sismo resistentes, del Ministerio de Ambiente, Vivienda y Desarrollo Territorial.

Si quiere complementar o ampliar esta información por favor remítase a la NORMA TECNICA COLOMBIANA NTC 4205- 2 de ICONTEC…

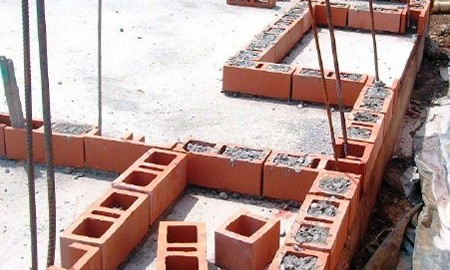

UNIDADES DE MAMPOSTERIA DE ARCILLA COCIDA. LADRILLOS Y BLOQUES CERAMICOS.

PARTE 1. MAMPOSTERIA ESTRUCTURAL

1. OBJETO

1.1 Esta norma establece los requisitos que deben cumplir los ladrillos de arcilla cocida, utilizados como unidades de mampostería estructural en muros interiores o exteriores y establece los parámetros con los que se determinan los distintos tipos de unidades. Cuando las unidades estructurales se usan en fachadas, estas deben cumplir además con los requisitos de la parte 3 de esta serie de normas, véase NTC 4205- 3
1.2 Los ladrillos para uso en mampostería no estructural y de fachada deben cumplir respectivamente con los requisitos de las partes NTC 4205-2 Y NTC 4205-3.

1.3 Los requisitos contenidos en esta norma se usan para aceptar o rechazar un lote de ladrillos en el momento de ser recibidos por el cliente. La responsabilidad del manejo de los ladrillos y el cumplimiento de esta norma después de recibidos y aceptados es del cliente. Los requisitos de esta norma no aplican para determinar conformidad o no conformidad de ladrillos extraídos de muros ya construidos

1.4 Los valores establecidos en esta norma se presentan de acuerdo con el sistema internacional de unidades según la NTC 1000 .Los valores entre paréntesis son de carácter informativo.

1.5 Esta norma hace referencia a notas dentro del texto, ejemplos y notas de pie de página como material explicativo. Estas notas, excepto las de tablas y figuras no se deben considerar como obligatorias.

1.6 En caso de diferir los requisitos de esta norma técnica con respecto a los de la normativa sismo resistente nacional, rigen los requisitos de ley cuando estos sean los más estrictos.

1.7 Las unidades que cubre esta norma son las fabricadas con arcillas, esquistos o sustancias naturales similares sometidas a cocción a alta temperatura, En el proceso de cocción debe alcanzar la suficiente cohesión de las partículas que constituyen las unidades, generando la resistencia y durabilidad requeridas en la especificación (véase terminología de la NTC 4051).

2. REFERENCIAS NORMATIVAS

Los siguientes documentos normativos son indispensables para la aplicación del presente documento. Para referencias fechadas, se aplica únicamente la edición citada .Para referencias no fechadas, se aplica la última edición del documento normativo referenciado (incluida cualquier corrección).

NTC 296, Ingeniería civil y arquitectura. Dimensiones modulares de unidades de mampostería de arcilla cocida. Ladrillos y Bloques cerámicos.

NTC 1000, Metrologia. Sistema Internacional de Unidades (ISO 1000)

NTC 4017, Métodos de muestreo y ensayos de unidades de mampostería y otros productos de arcilla.

NTC 4051, Productos cerámicos para construcción .Definiciones y términos

NTC 4205- 2 Unidades de mampostería de arcilla cocida. Ladrillos y bloques cerámicos.

Parte 2: Mampostería no estructural.

NTC 4205- 3 Unidades de mampostería de arcilla cocida .Ladrillos y bloques cerámicos.

Parte 3: Mampostería de fachada.

Reglamento de Construcciones Sismo Resistentes (NSR) vigente y las resoluciones expedidas por la Comisión Asesora Permanente del Régimen de Construcciones Sismo Resistentes, Ministerio de Ambiente, Vivienda y Desarrollo Territorial.

Si quiere complementar o ampliar esta información por favor remítase a la NORMA TECNICA COLOMBIANA NTC 4205- 1 de ICONTEC…
